1 引言

      激光快速成形技術是在激光熔覆技術和快速原型技術基礎上發展起來的一種無?？焖僦圃旒夹g(shù)，具有周期短、成本低、性能高等一系列突出特點，特別適用于傳統機械加工方式難以完成的復雜形狀、難加工材料零件的加工成形。

      激光快速成形實際上是激光束、粉末材料、基體和氣體之間相互作用的結果。成形過程的持續穩定進行將受到諸多因素的影響。因此，分析加工參數及其耦合作用對成形構件尺寸精度和性能的影響規律，并通過對激光快速成形過程中所發生的典型物理現象進行深入研究，以實現對重要過程參量的有效控制，將是激光快速成形研究領域所面臨的重要技術挑戰。

2 激光快速成形過程中的閉環控制

2.1 閉環控制及激光快速成形的影響因素

      閉環控制是由信號正向通路和反饋通路構成的閉合回路自動控制系統，即從輸出量變化取出控制信號作為比較量反饋給輸入端控制輸入量，通過比較系統行為與期望行為之間的偏差, 并消除偏差以獲得預期的系統性能。閉環控制系統主要由控制器、受控對象和反饋通路構成，既存在由輸入到輸出的信號前向通路, 也包含從輸出端到輸入端的信號反饋通路，且兩者的相位相反，因此，閉環控制系統又稱為反饋控制系統。與開環控制系統相比，閉環控制系統具有很強的抑制干擾能力，對軟件特性變化不敏感，并能改善系統的響應特性，只要被控量偏離規定值，就會產生相應的控制作用去消除偏差。

      激光快速成形過程受到很多因素的影響，這些因素主要包括激光功率、光斑尺寸、激光束模式、保護氣體流量、粉末傳輸氣體流量、掃描速度、送粉量、材料性能（吸收率、熱傳導率和熔點等）、粉末特性（顆粒尺寸分布和形狀）、單層高度、搭接量和成形軌跡等。這些因素都不同程度的影響了成形構件的質量，且可通過一些過程輸出參量（如熔池的形狀和尺寸、熔池溫度、熔池冷卻速率、等離子體等）體現出來。因此，在成形過程中對輸出參量進行實時監測，并將監測信息用于反饋調節工藝參數，以此可以實現激光快速成形過程的閉環控制。

2.2 成形構件尺寸精度閉環控制

      成形構件的尺寸精度主要是由熔池形狀和尺寸控制，而熔池的形狀和尺寸又與激光功率和送粉率等因素密切相關。因此，利用表面形態反射技術對熔池表面形變進行顯像和測量，并通過提取形變信息反饋控制工藝參數，就可以實現成形構件尺寸控制。而熔池的形態變化也可利用激光三角測量原理對熔池附近已熔覆點和未熔覆點的高度差進行實時檢測，通過層厚信息反饋控制工藝參數，來調控單層熔覆厚度。但這些控制過程是在開環條件下進行的。

      美國密西根大學CLIAM實驗室利用熔池自發光、小目標的特性發展了限制最大沉積高度的閉環控制系統。該系統主要由光學傳感器和反饋信號處理器組成，其控制的主要思想是當激光快速成形過程中產生過沉積時能夠快速響應降低激光功率或送粉率。實現控制的主要過程是光學傳感器采集熔池圖像，并對檢測圖像進行實時診斷分析，在光學傳感器中圖像的位置反映了熔池的高度變化。當熔池的高度高于預定的高度時，傳感器捕獲熔池圖像，然后將相應的信號傳輸至信號處理器和激光功率控制器或粉末傳輸系統，降低激光功率或送粉率，使超過預定高度的區域停止沉積,使該處不再增高，直到成形件各部分高度均勻一致。圖1為其控制系統示意圖。

圖1 激光快速成形控制系統示意圖

      在激光快速成形過程中，由于工藝不穩定而產生凹凸，在多次層疊制造過程中就會形成惡性循環， 凹處越凹、凸處越凸，嚴重影響了成形構件的制造精度。為此，清華大學寧國慶等采用紅外高度傳感器對沉積高度進行了檢測，并通過調節送粉率實現對成形過程送粉量的閉環控制。為了解決發送送粉量控制信號至送粉電機響應的延時問題，他們采用了如下策略：在前一熔覆層記錄凸起點，在下一層根據前一層的記錄數據提前給出送粉量的控制信號，粉末經傳送延遲后正好在凸起點到達熔池。提前量要根據激光掃描速度、總的延遲時間、送粉量控制系統的控制周期仔細計算，并經過實驗校正。結果對熔覆層高度的檢測和對送粉量的閉環控制大大提高了激光直接制造過程的穩定性和質量。

2.3 熔池溫度的閉環控制

      熔池溫度是影響成形構件質量的重要因素。熔池溫度過低，由于粉末顆粒未能充分熔化，將導致成形構件致密性降低，嚴重影響成形構件組織性能。而熔池溫度過高，必將增大熔池的尺寸，從而導致成形構件尺寸精度的降低。因此，對熔池溫度進行閉環控制是改善成形質量和精度一個重要措施。

      D. R. Hand等采用雙色高溫計對熔池溫度進行了實時監測，結果發現累積溫度對成形質量有較大影響，通過實時調整激光功率實現了對熔池溫度的閉環控制。

      美國Dongming Hu等利用CCD攝像機對熔池及其周圍區域進行紅外成像，通過圖像的灰度分析及標定，得到與溫度分布相對應的灰度分布，并用有限元法建立了熔池?zé)嵝袨槟Ｐ?，通過控制激光器的輸出功率和掃描速度實現對熔池的閉環控制，從而獲得了高度和寬度均勻一致的成形構件。沈陽自動化研究所利用雙波長輻射圖像的比色法進行溫度的測量，實現了熔池溫度的實時監測，并研究了熔池溫度激光功率、掃描速度以及送粉量之間的關系，從而實現熔池溫度場的檢測與控制。

2.4 粉末傳輸穩定性的閉環控制

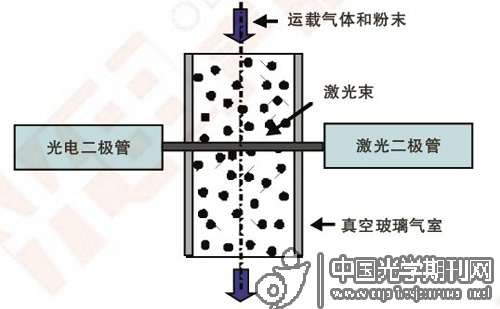

      粉末傳輸穩定性是影響成形構件尺寸精度和表面粗糙度的重要參量。目前，粉末傳輸穩定性控制主要是將二極管激光器發出的激光束橫向穿過粉末流，然后被光電二極管接收。當送粉流量發生波動時，由于粉末對激光的漫射、吸收和反射的改變，從而導致光電二極管所接受的激光能量發生變化，其輸出電壓也隨之改變。利用輸出電壓和送粉率之間的定量關系，即可實現送粉率的實時監測與控制。圖2為送粉率實時監測裝置示意圖。


圖2 送粉率實時監測裝置示意圖

2.5 沉積材料成分的閉環控制

      激光快速成形過程中合金成分的實時監測與控制是獲得所設計組織和性能的先決條件，也是當前激光快速成形領域所面臨的一項重要技術挑戰。激光快速成形過程中包含著復雜的相互作用，其中典型物理現象是激光與沉積材料相互作用所產生的等離子體。等離子體在時間和空間上的演化可分成等離子體形成、自由電子與離子重新復合和原子馳豫三個瞬態階段。高能激光束作用于沉積材料，首先通過“多光子吸收”電離出少量的“誘發”電子，電子在激光電場的加速作用下與其他原子碰撞，發生雪崩電離，最終形成高溫高壓等離子體。等離子體形成初期，韌致輻射和復合輻射占主體，表現為強連續背景譜。而后各種元素的原子和離子開始輻射出相應的特征譜線，這些譜線疊加在連續背景輻射上。隨著等離子體逐漸膨脹和冷卻，連續背景輻射迅速衰減，各種元素的原子譜線和離子譜線變得越來越窄，越來越弱，但信號與背景的強度比值逐漸得到改善。最后原子光譜和離子光譜緩慢衰減，來自單分子的元素譜線開始出現。由于譜線信號強度與元素的含量具有一定的量化關系，因此通過分析譜線的強度即可實現元素定量分析。

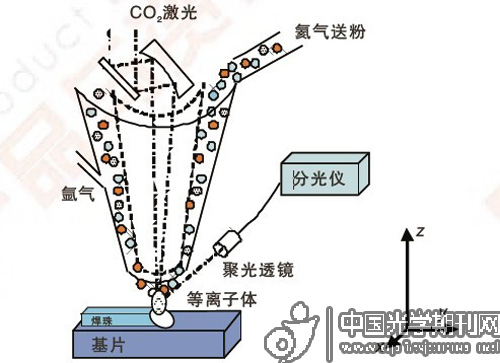

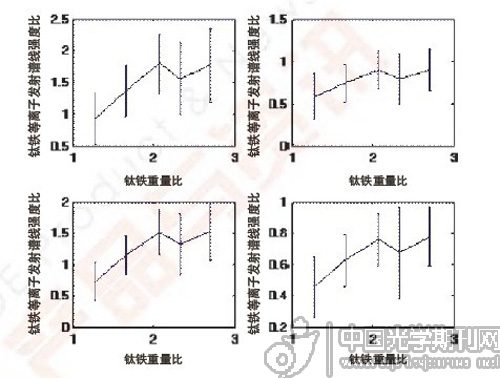

      激光快速成形獨特的工藝過程使其光譜分析有著自身的特點，這主要體現在以下兩個方面：一是激光快速成形多采用連續波激光束，其能量密度相對較低，等離子體連續輻射背景較弱，譜線的輪廓清晰，空間分辨率高，無需帶門控探測器進行延遲測量；二是激光快速成形過程中始終伴隨著等離子體的產生，因此，通過光學采集系統和光譜儀對等離子體發射譜線的連續采集和時空分辨，處理器對元素譜線強度與定標曲線的實時對比，并通過反饋信號控制各料筒的送粉量，以此可實現對整個激光快速成形過程中合金成分的定量分析與控制。圖3為激光快速成形過程中等離子體光譜測量示意圖。圖4所示為激光快速成形Ti-Fe合金等離子體發射譜線強度與成分之間關系曲線。

圖3 激光快速成形過程中等離子體光譜測量示意圖

圖4 鈦鐵等離子發射譜線強度比-鈦鐵重量比關系曲線

3 結束語

      激光快速成形技術要進入大規模工程應用，必須對成形過程進行實時監控，并根據反饋結果對工藝參數不斷加以修正，形成激光快速成形的閉環控制，以確保成形過程的穩定性與結果的可靠性，從而實現激光快速精密成形及成形過程的智能化。為此，今后激光快速成形閉環控制系統研究的工作重點主要包括以下幾個方面：

      1) 激光快速成形過程受很多因素的影響，且諸因素間存在著復雜的耦合相互作用。因此，系統研究諸因素對成形質量的影響規律，深入探討因素間耦合作用內在機制，對激光快速成形過程中閉環控制具有重要的理論和實驗指導作用；

      2) 將材料成分設計和CAD設計相融合，利用激光快速成形過程中發生的典型物理現象發展新的檢測技術，并通過過程參量信號反饋控制特定工藝參數，實現成形構件微觀組織閉環控制；

      3) 采用先進的控制技術，實現激光快速成形過程中多因素的實時控制，以提高成形過程的穩定性和可靠性。
