德國DIAS紅外測溫儀和紅外熱像儀如何設置報警和報警值？

德國DIAS固定式紅外測溫儀如何設置報警和報警值？

德國DIAS的紅外測溫儀在報警設置方面分2類：

1. 必須連接帶繼電器輸出報警的數顯表、數顯控制器、PLC、DCS的：

   40、42、44系列的紅外測溫儀

   這些系列的紅外測溫儀只能輸出4-20mA模擬量信號，只有通過將這個模擬量信號輸出到帶繼電器輸出的數顯表或數顯控制器里，在數顯表或控制器、PLC或DCS里，在這些二次儀表里設置溫度報警閾值，來獲得報警信號。

2. 直接繼電器輸出報警的：

   4、10、11、54、55、56系列的紅外測溫儀

   4系列帶2路數字輸出繼電器，信號為60VDC / 42VAC_eff 500mA

   10、11、54、55、56系列帶1 個光耦繼電器，最小負荷48 歐；這樣就可以通過這個光耦繼電器直接輸出報警。

   具體使用辦法，請參見各系列的操作手冊中“開關輸出”這一部分。

德國DIAS固定式紅外熱像儀如何設置報警和報警值？

1. 對不采用PLC參與控制的的紅外熱像儀來說：

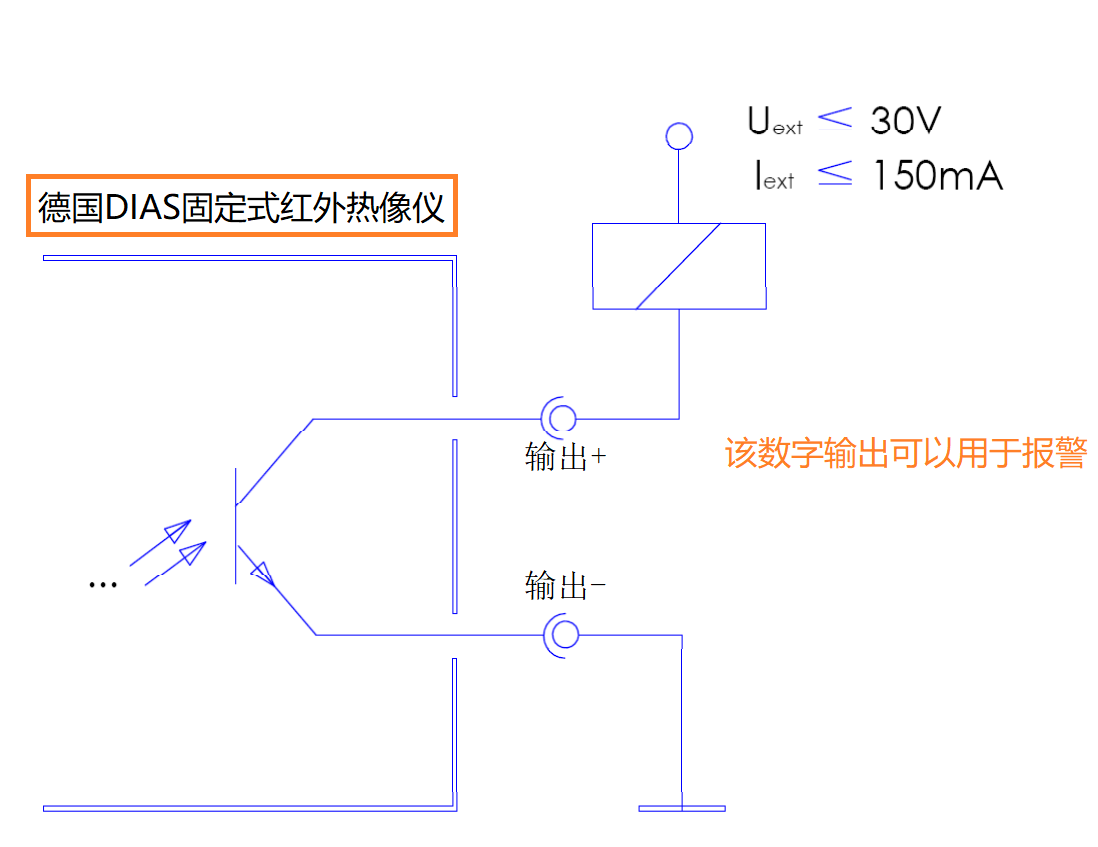

德國DIAS固定式紅外熱像儀都帶有2路電隔離數字輸入，可用作紅外熱像儀的觸發(啟動熱像儀)、2路電隔離數字輸出作為報警輸出。

這些數字輸出可以加載最大150mA的電壓。最大可用電壓不能超過30V(最大隔離電壓為 3 kVAC (有效值)。)。通電后狀態可以由提供的配置軟件來設置。激活后的數字輸出(邏輯1)為高阻抗。要確保數字輸出到紅外熱像儀的電氣隔離。數字輸出之間也需要相互電氣隔離，也要和設備電氣隔離，這樣就可以并聯切換(邏輯：或OR)或串聯切換(邏輯：和AND)。

2、對采用PLC參與控制的紅外熱像儀來說：

• 1中所描述的2路電隔離數字輸出作為報警輸出依然可以使用；

• 用PLC中的DO(數字量輸出模塊)，可以根據需要采購任意數量的DO模塊，可以設置想要的任意數量的任何報警和報警組合。

但切記：如果紅外熱像儀需要采用報警或報警組合，需要采用的軟件必須是

• PYROSOFT professional IO或PYROSOFT Automation（適用于1臺紅外熱像儀）
  PYROSOFT Automation SC或PYROSOFT MultiCam（適用于多臺紅外熱像儀）
