這是一篇紅外測溫產品的科普文章，討論長波紅外測溫儀或長波紅外熱像儀，到底能測量多高的溫度及其精度的問題。結論告訴我們，在高于1000°C時的高溫測量場合，要使用中波或短波紅外測溫儀或紅外熱像儀，否則會導致極大誤差。

1、相關簡述：

不論是銷售紅外測溫儀還是銷售紅外熱像儀，同樣不論是銷售便攜式的還是固定式紅外測溫產品，我們可以總結出如下的現象：

長波紅外測溫儀的最高溫度、精度、重復性

• 所有品牌的最高溫度都≦1000°C ！

• 精度：±1%，最好的在±0.6%

• 重復性：±0.5%，最好的在±0.3%

非制冷長波紅外熱像儀的最高溫度、精度

• 歐洲的品牌，最高溫度≦1200°C ！

• 美國的品牌，最高溫度可達2000°C ！

• 中國的品牌，最高溫度可達2000°C ！

• 精度：全球都是 ±2%

說明：制冷型紅外熱像儀因?yàn)橛兄评洌詼囟确秶蜏y(cè)溫精度比非制冷紅外熱像儀的溫度范圍及精度要高，這些問題此文不另外討論，請參見相關文章。后面，本文所指的紅外熱像儀都是指非制冷型紅外熱像儀。

從上所述，就可以看出有如下的問題：

• 為什么紅外測溫儀最高只能測量1000°C，而紅外熱像儀卻能測量到1200°C，甚至2000°C？

• 紅外測溫儀測溫的誤差到底有多少°C呢？紅外熱像儀測溫的誤差到底有多少°C呢？

• 在實際應用中，到底怎么選擇紅外測溫儀和紅外熱像儀？

2、相關的紅外測溫原理

很多人都看過和學過紅外測溫原理，但說實在的，真正理解紅外測溫原理的并不是很多，在實際紅外測溫設備選型時，能不自覺地應用紅外測溫原理的更不多。

先來看二張圖：

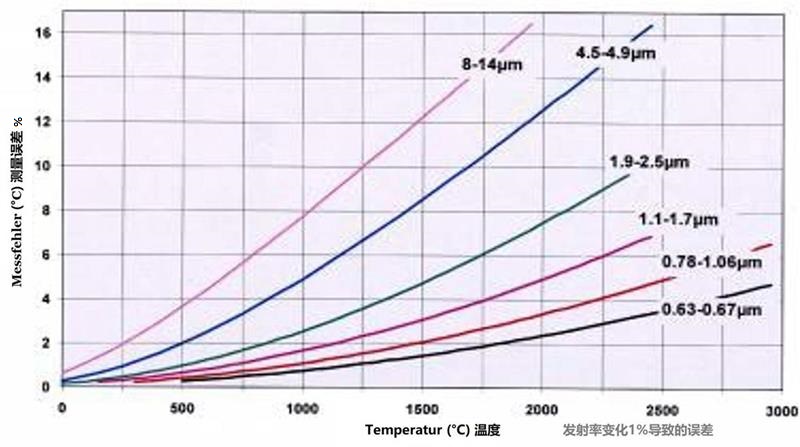

這張圖取自德國標準《VDI/VDE 3511 Blatt 4》，在Bernhard Frank：《Handbuch der-technischen Temperaturmessung》, Springer Verlag 2014 (《技術測溫手冊》，很貴的，313.81歐元，購買請參見https://www.springer.com/cn/book/9783642245053）中也可以找到。也就是每個點的值是按公式計算出來的。

說明：這張圖是發射率變化1%時導致的紅外測溫設備的絕對誤差。

下面做一些簡單計算：

• 溫度在1000°C時，發射率變化1%或10%：

用8-14μm紅外測溫儀或紅外熱像儀，測量溫度的絕對誤差是8°C(參見圖片中最上面的那條曲線)。如果發射率變化10%呢？那么測溫的絕對誤差 = 10%發射率變化要乘以10 x 8°C = 80°C。

用1μm(0.78-1.06μm)紅外測溫儀或紅外熱像儀，測量溫度的絕對誤差是1.5°C(參見圖片中紅色曲線)。如果發射率變化10%呢？那么測溫的絕對誤差 = 10%發射率變化要乘以10 x 1.5°C = 12°C。

• 溫度在1500°C時，發射率變化1%或10%：

再比如在溫度1500°C時，發射率變化1%，用8-14μm紅外測溫儀或紅外熱像儀，測量溫度的絕對誤差是12°C(參見圖片中最上面的那條曲線)。如果發射率變化10%呢？那么測溫的絕對誤差 = 10%發射率變化要乘以10 x 12°C = 120°C。

用1μm紅外測溫儀或紅外熱像儀，測量溫度的絕對誤差是2°C(參見圖片中紅色曲線)。如果發射率變化10%呢？那么測溫的絕對誤差 = 10%發射率變化要乘以10 x 2°C = 20°C。

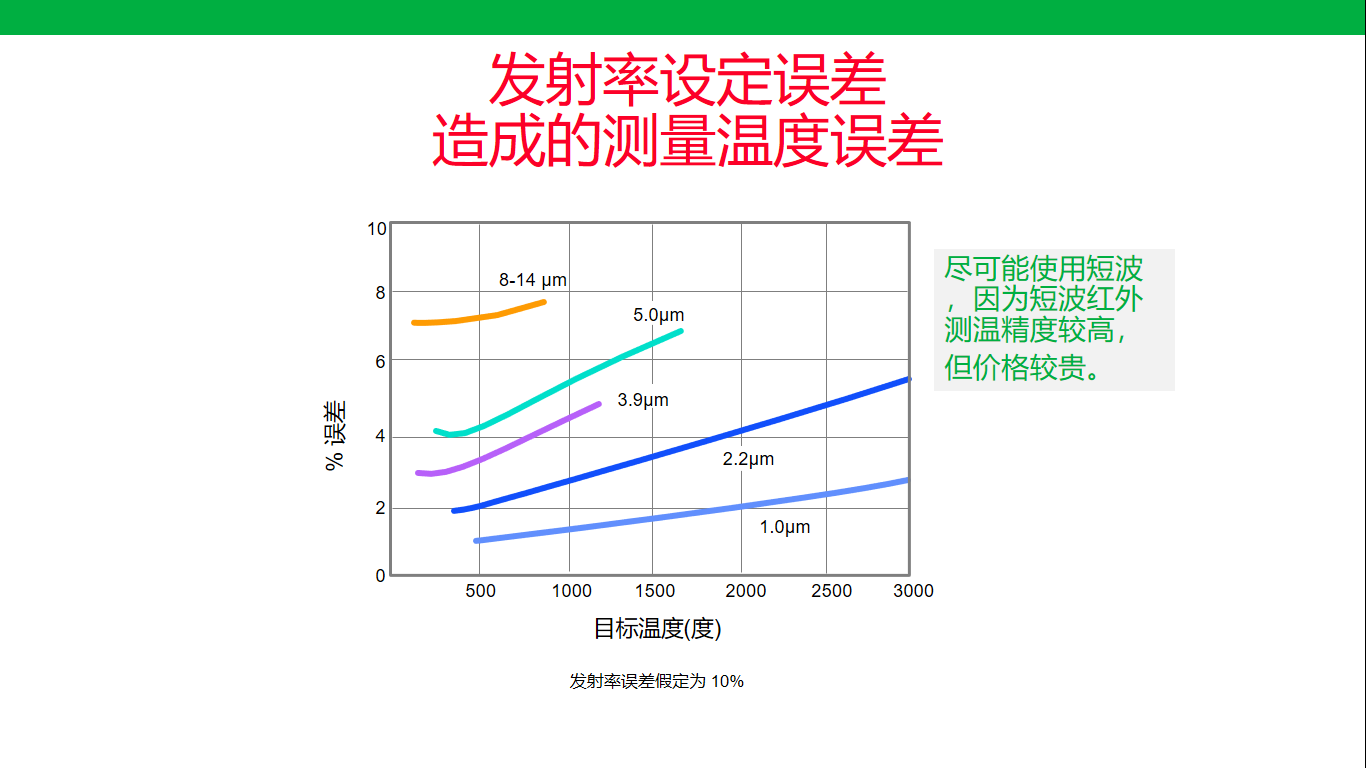

這張圖是國內紅外測溫原理PPT上常見的一張圖。也就是在發射率變化10%時，溫度測量的誤差百分比。

比如在1000°C，使用8-14μm(參見最上面的一條黃色線)的紅外測溫儀或熱像儀測溫時，那么誤差%=8%，所以：在1000°C時，誤差測量的絕對誤差 = 1000°C x 8% = 80°C。

同樣的，我們也可以像第一張圖一樣算出1μm時的在1000°C的誤差為12°C，在1500°C時的誤差為近20°C。

• 也就是說，上面2個圖是完全一樣的；

• 上面2個圖都說明，溫度越高，紅外測溫設備誤差越來越大；

• 高溫時，尤其是超過1000°C時，盡量使用短波測量高溫 -- 就是說，紅外測溫儀或紅外熱像儀使用的波長越短，其測量誤差要比波長越長的要低得多。這就是為什么使用紅外測溫時，使用的波長越短越好！


3、短波和長波紅外實際測量效果比較

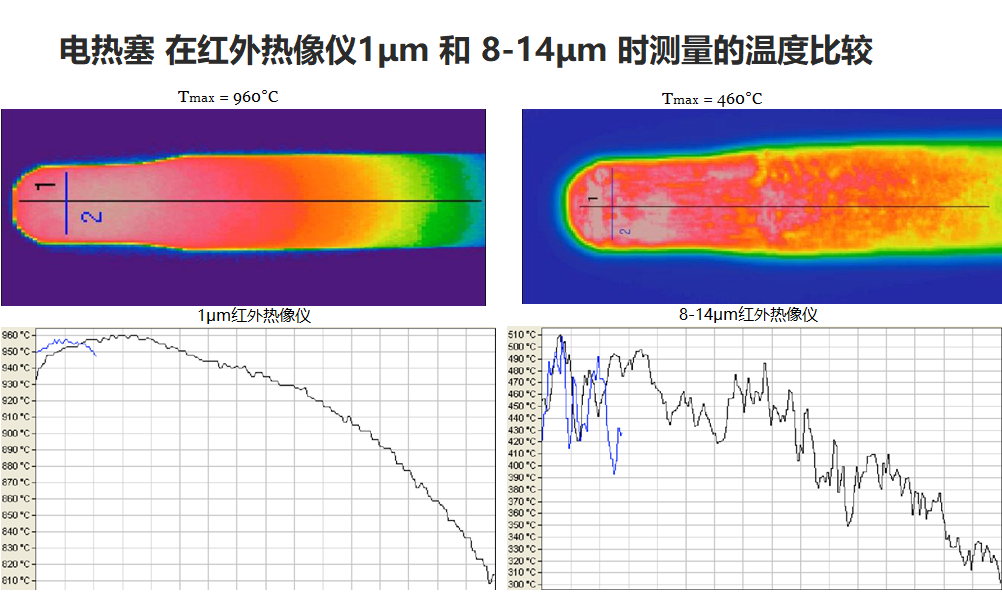

這是德國DIAS紅外公司做的測試，測量同一個電熱塞或預熱塞(Glow Plug)時做的熱像儀測試，測試的紅外熱像儀如下：

• 長波紅外熱像儀PYROVIEW 640L compact+ (-20~1200°C)


• 短波紅外熱像儀PYROVIEW 512N compact+ (600~1500°C)


采用相同的發射率、透過率。

測量結果比較可見：

• 短波紅外熱像儀測量的最高溫度是960°C，而長波紅外熱像儀測量的最高溫度是460°C -- 最高溫度的誤差達到了500°C

• 右側的長波紅外熱像儀的溫度曲線波動很大，而左側短波紅外熱像儀的溫度曲線波動卻很小


而我們知道，電熱塞在啟動之后，2~3秒鐘就很快溫度就升上去了：金屬電熱塞(850°C，運行溫度約1000°C)、陶瓷電熱塞(900°C，運行溫度約1150°C)，這一點大家可以去查一下度娘。

因此，要想非制冷長波紅外熱像儀測量電熱塞的溫度達到960°C，那么要怎么做呢？我們也知道，這必須要調整發射率！要調整透過率！但這500°C這么大誤差，調發射率和透過率能調整過來嗎？能調到960°C嗎？

其實，這種電熱塞價值比較小，如果不是去電熱塞研發，只是去生產，用紅外熱像儀去測溫，就無比奢侈了。這時最佳選擇應該是紅外測溫儀，價格便宜且好用 --如果想測溫精度高，那么選擇短波紅外測溫儀；如果很窮，那么可以選擇便攜式紅外測溫儀。

用過紅外測溫儀或紅外熱像儀的人都知道，有很多材料，你真的知道這種材料確切的發射率嗎？你設的發射率和實際發射率隨隨便便就超過了10%的誤差，太正常了。那么在實際溫度是1500°C，你用長波紅外測溫設備(包含紅外測溫儀或紅外熱像儀)，那誤差就是120°C，這叫測溫嗎？這不叫胡扯嗎？尤其是金屬、鋼鐵，其金相隨溫度變化很大，不同的金相幾乎是不同的材料。鋼材或金屬早都變成合金了，你還以為只是鋼呢！你還以為只是銅呢！

4、波長和發射率誤差

我們先來看看這個摘抄來的某紅外公司推薦發射率表。

實際上，我們還可以列出鋼材和其它金屬的發射率表格。我們這里就不列出了，請參見有關發射率表。

從這個表中，能看到什么呢？

金屬或鋼鐵行業，紅外波長越小，發射率越大

對金屬或鋼鐵來說，在同一個溫度，測溫的紅外波長越大，發射率就越小，反之，測量的波長越小，發射率就越大。(注意，這個規律只是針對金屬或鋼鐵來說的，不適合其它材料，其它材料有其它材料的發射率規律，比如玻璃則反之)。

發射率表提供的往往是一個發射率范圍，你無法準確確認發射率的值，也就是發射率設置經常會有誤差，而且有時誤差還特別大

而且，最重要的一點就是：除了黑體以外，實際物體的發射率值往往在一個范圍里，而不是一個固定的值，比如上圖中的哈氏合金在1μm時，發射率值是0.5~0.9；同樣，鐵、鋼材，也是如此，比如不銹鋼在1μm時發射率為0.35，而在8-14μm時發射率是0.1~0.8。換言之，在這個范圍里，提供的發射率表很多都是一個范圍，而不是一個確定的值，在這個范圍里，誰也弄不清到底具體發射率值是多少，所以你如何確切地設定發射率呢？又如何確保發射率沒有誤差呢？所以，發射率誤差1%~10%是應用紅外測溫儀、紅外熱像儀中非常常見的、經常發生的。

5、除了發射率導致的誤差，還有哪些誤差呢？

我們?cè)谇懊嬗懻摰米疃嗟挠?種誤差：1) 波長選擇導致的誤差 ; 2) 發射率設置錯誤導致的誤差。然而實際上，有很多因素都會導致紅外測溫的誤差。比如：

• 某些鏡頭存在的問題：長波紅外的鏡頭材料Si(硅)、Ge(鍺)在被(輻射熱)加熱時會改變其性能(透過率)；

• 溫度漂移：像常用于8~14μm長波的熱電堆熱探測器被輻射熱加熱之后，會有“熱沖擊”，這意味著，這種探測器溫度快速變化時會有小溫度漂移；

• 信噪比 — 這個特性對紅外熱像儀來說更重要：動態范圍也需要在電子范圍之內切換—否則出來的熱圖像的電子噪聲比較大或者在低溫時沒有型號。

• 標定情況和實際應用情況不一致：所有紅外測溫設備的不確定性或誤差都是在實驗室里通過黑體爐標定的。然而在所有實際應用中，物體并非是黑體，8-14μm 長波紅外測溫儀或紅外熱像儀對溫度>1000°C時，即使發射率和透過率誤差小于2%，測溫誤差遠高于2%。

• 電子元件的動態范圍和穩定性：通常紅外測溫儀的電子元件比非制冷紅外熱像儀都具有更高的動態范圍和更高的穩定性，比如微測熱輻射計的紅外熱像儀其誤差在±2%，而紅外測溫儀則只有±1%、甚至只有±0.5%


6、一些結論

綜上所述，我們可以獲得如下一些結論：

• 波長越短，精度越高：在同一個溫度，短波紅外測溫比中波紅外測溫精度要高、比長波紅外測溫精度更要高；

• 發射率設置總是有誤差：使用者進行發射率設置，是經常有誤差的，而且有時誤差還特別大；

• 發射率設置誤差，會導致波長越大，測溫誤差更大：發射率設置錯誤，會導致長波紅外測溫設備誤差極大，遠不如短波紅外測溫設備的測溫誤差；

• 溫度越高，采用的紅外測溫波長應該越來越小：這個符合維恩位移定律λmax*T=2897.7721。譬如，金屬、鋼鐵行業以及高溫材料行業，超過1000°C，如果使用長波紅外設備來測溫，是典型的技術誤區。在鋼鐵行業，但溫度>1000°C時，不會有人采用8~14μm的長波紅外測溫儀，這種物理規則同樣適合于紅外熱像儀。

工欲善其事，必先利其器。

在鋼鐵、金屬行業銷售紅外測溫儀、紅外熱像儀的，在高溫環境，比如加熱爐、高爐、煉鋼爐、高線、熱軋等等地方，采用達到2000°C的長波紅外熱像儀測溫？瘋了吧？就不要忽悠不懂紅外的用戶了吧。

至于1中所說的問題，我想整個討論中都解決了。不再贅述。
