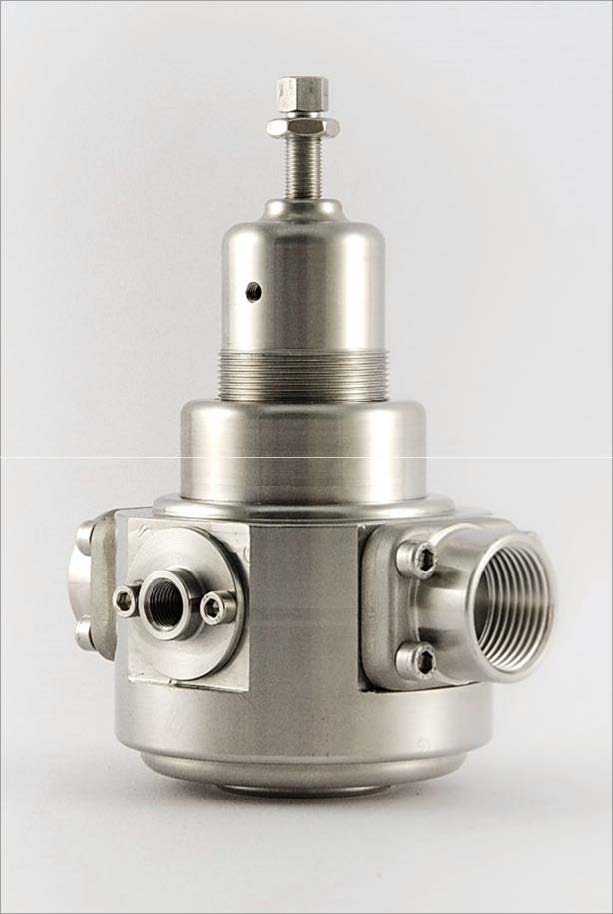

310R2不銹鋼調壓閥 , 用于壓縮空氣、一般氣體和液體
規格：
單位：
瀏覽次數：2200
性能標簽：
310R2不銹鋼調壓閥 , 用于壓縮空氣、一般氣體和液體 , 入口壓力可達50bar(725psi) , 出口壓力0.2-1.5bar , 0.3-3bar , 0.8-8bar , 1.5-15bar , 3-30bar , 50-50bar , 流量系數: Kv= 3 Nm3/h
產品詳細描述
310R2不銹鋼調壓閥 , 用于壓縮空氣、一般氣體和液體
特征
調壓閥 ，用于入口壓力可達50bar(725psi)(標準型號)。
接頭¾’’-F和 1’’-F 通過法蘭擰緊到閥體上。其它接頭按要求供貨。
出口壓力由不銹鋼活塞(AISI 316L)控制。
平衡主閥。
可選ATEX防爆型。
銘牌 II2GDcIICX。
用于潛在爆炸性區域: 1, 21, 2, 22 (不適合礦用和0區)。
該產品符合產品指南97/23/CE (PED)。
可用的單元組合: 過濾器 + 調壓閥 + 潤滑器
性能指標
重量: ~3.6 Kg (~ 7.9 lb)
操作溫度: -20°C ~ +80°C (-4 ° F~ + 176° F) ，標準型
主閥泄露分類: VI (氣密) 流量系數: Kv= 3 Nm³/h
防護等級: IP25
G ¼接口，用于出口壓力表
材料
閥體和閥帽: 不銹鋼 AISI 316L
閥內零件: 不銹鋼 AISI 316L
主閥彈簧: 不銹鋼 AISI 302
調節彈簧: C85鍍鎳NiP/Fe 15 μm, 不接觸流體
活塞: 不銹鋼 AISI 316L
O型圈: FPM (其它復合材料按要求供貨)
主閥墊圈: FPM (其它復合材料按要求供貨)
附件
壓力表: 精度等級1.6
鎖緊螺母: P35017030304
安裝支架和鎖緊螺母包: M1H301
過壓釋放功能 (不適用于一般氣體和液體)
備件
壓力表
完整備件包: 網過濾器, 完整主閥, O型圈.
可用的型號
| 型號 | 入口壓力 bar | 出口壓力 bar | 入口接頭 | 出口接頭 | 訂貨代碼 | 介質 |
| 310R2 | 15 | 0.2~1.5 | G 1-F | G 1-F | 310R2# | NH3 |
| 30 | 0.2~1.5 | G 3/4-F | G 3/4-F | 310R2# | O2 | |
| 1" NPT-F | 1" NPT-F | 液體 | ||||
| 3/4" NPT-F | 3/4" NPT-F | * | ||||
| 空氣釋放 | ||||||
| 310R2 | 15 | 0.3~3 | G 1-F | G 1-F | 310R2# | NH3 |
| 30 | 0.3~3 | G 3/4-F | G 3/4-F | 310R2# | O2 | |
| 1" NPT-F | 1" NPT-F | 液體 | ||||
| 3/4" NPT-F | 3/4" NPT-F | * | ||||
| 空氣釋放 | ||||||
| 310R2 | 30 | 0.8~8 | G 3/4-F | G 3/4-F | 310R2# | O2 |
| 1" NPT-F | 1" NPT-F | 液體 | ||||
| 3/4" NPT-F | 3/4" NPT-F | * | ||||
| 空氣釋放 | ||||||
| 310R2 | 50 | 1.5~15 | G 3/4-F | G 3/4-F | 310R2# | O2 |
| 1" NPT-F | 1" NPT-F | 液體 | ||||
| 3/4" NPT-F | 3/4" NPT-F | * | ||||
| 空氣釋放 | ||||||
| 310R2 | 50 | 3~30 | G 3/4-F | G 3/4-F | 310R2# | O2 |
| 1" NPT-F | 1" NPT-F | 液體 | ||||
| 3/4" NPT-F | 3/4" NPT-F | * | ||||
| 空氣釋放 | ||||||
| 310R2 | 50 | 5~50 | G 3/4-F | G 3/4-F | 310R2# | O2 |
| 1" NPT-F | 1" NPT-F | 液體 | ||||
| 3/4" NPT-F | 3/4" NPT-F | * | ||||
| 空氣釋放 | ||||||
| * 代表空氣 - N2 - He - Ar - H2 - C3H8 - CH4 - CO2 - N2O | ||||||
形成產品代碼
| 10系列二級不銹鋼 AISI316 調壓閥 AA BB CC DD E F GG |
|||||
| AA | 接頭 | Q0 | G 3/4-F | ||
| R0 | G 1-F | ||||
| X0 | 3/4" NPT-F | ||||
| Y0 | 1" NPT-F | ||||
| BB | 入口壓力 | D0 | PS 30bar | ||
| E0 | PS 50bar | ||||
| CC | 出口壓力范圍 | A0 | Pout 0.2~1.5bar | ||
| B0 | Pout 0.3~3bar | ||||
| D0 | Pout 0.8~8bar | ||||
| E0 | Pout 1.5~15bar | ||||
| F0 | Pout 3~30bar | ||||
| G0 | Pout 5~50bar | ||||
| DD | 流體類型 | 15 | O2 | ||
| 18 | EPDM 用于液體 | ||||
| 19 | FPM 用于液體 | ||||
| 98 | EPDM | ||||
| 99 | FPM | ||||
| E | 釋放 / 釋放 | 0 | 無釋放 | ||
| 1 | 釋放 | ||||
| F | 產品標志 | I | ID | ||
| GG | 無附件 | 00 | 無附件 | ||
| 6 | 壓力表 | ||||
產品代碼構成舉例
310R2#R0 D0 D0 99 0 I 00
310R2#: 二級調壓閥“10系列” AISI 316L
R0:接頭 G 1-F
D0: 最大入口壓力 30bar
D0: 出口壓力范圍 0.8-8bar
99: FPM材料O型圈
0: 非釋放型
I:意大利ID公司
00: 無附件
