52L微型排氣匯流排, 低溫液態氣瓶用的模塊化排氣微型匯流排

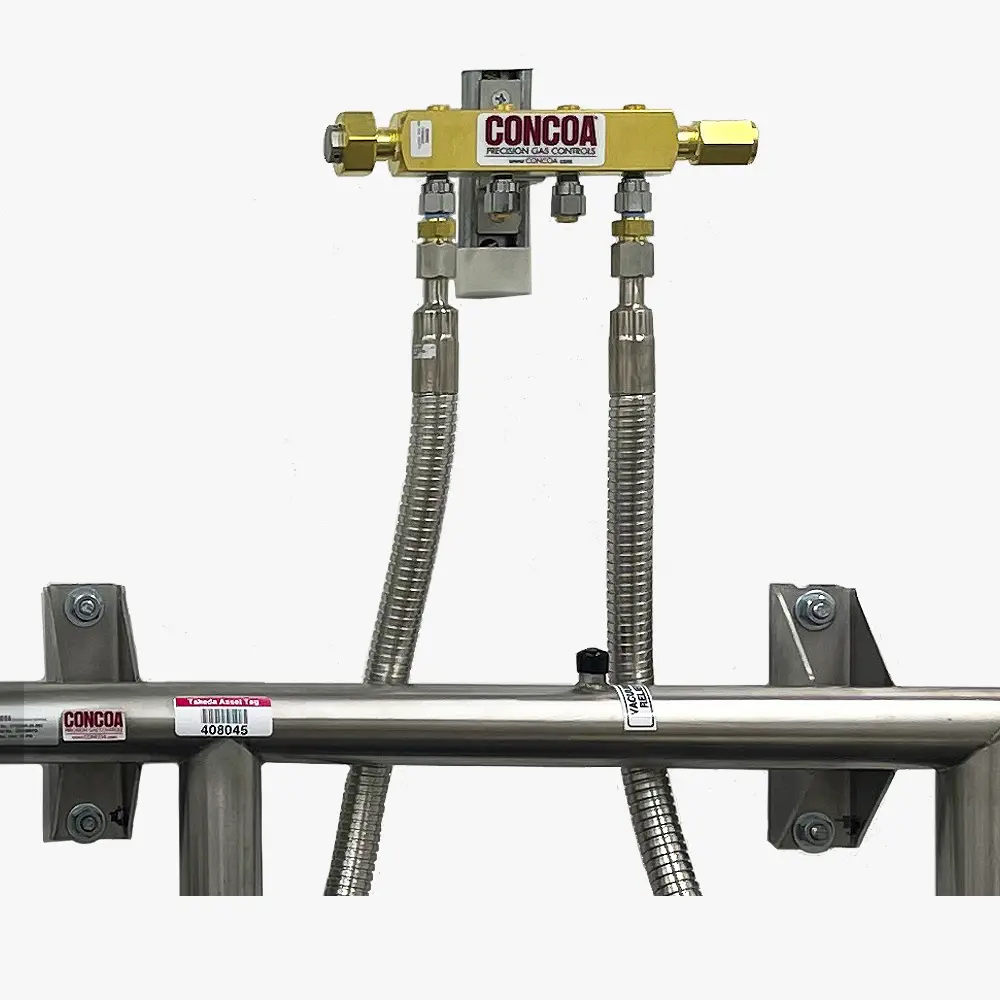

規格：圖示型號52L21A2-01-295
單位：
瀏覽次數：196
性能標簽：
52L微型排氣匯流排, 低溫液態氣瓶用的模塊化排氣微型匯流排, 圖示型號52L21A2-01-295,
產品詳細描述
52L系列微型排氣匯流排可均衡匯流排連接在一起的每個液態氣瓶的頂部空間壓力。這使得每個氣瓶能夠平均抽出，并以最小的損失在最大流量下運行。52L排氣微型排氣匯流排非常適合用作577系列CryoViz™低溫切換系統的排氣套件。
主要特征
- 通風匯流排溢流孔可防止軟管甩動
- 安全盤保護歧管免受過壓
- 緊湊的模塊化設計提供了簡單的現場擴展性
- 多種氣瓶軟管選項可實現通用氣體兼容性
主要性能
- 最大入口壓力：1000PSIG（70bar）
- 溫度范圍：0°F至140°F（-18°C至60°C）
- 入口連接：1/4英寸FNPT；1/2英寸FNPT
- 主體：黃銅棒材
- 軟管：316L不銹鋼
- 重量：4.20磅（1.91公斤）
- 符合性：CRN OH15806.5
訂貨信息
| 52L | A | B | C | D | 入口 | |
| 系列 | 匯流排類型(壓力表) | 方向 | 軟管類型 | 每側站數 | 入口連接 | |
| 1: 微型氣體匯流排 (無壓力表) | 0: 單純形右側 | 0: 無 | 0: 1 | 請指定入口連接 | ||
| 2: 微型排氣匯流排 (無壓力表) | 1: 單純形左側 | 3: 72" 柔性不銹鋼芯和鎧裝外殼* | 2: 2 | 軟管類型0使用-001。 | ||
| 3: 微型氣體匯流排 (0-400 PSIG/0-2500 kPa壓力表) | 2: 復形右側和左側 | 5: 36" 柔性不銹鋼芯和鎧裝外殼* | 3: 3 | 其它可用CGA, DIN 477, BS 341 | ||
| 4: 微型氣體匯流排(0-600 PSIG/0-40 BAR壓力表) | 3: 單純形右側，帶壓力開關的壓力表* | 7: 24" 柔性不銹鋼芯和鎧裝外殼* | 4: 4 | |||
| 5: 微型氣體匯流排(0-4000 PSIG/0-2500 kPa壓力表) | 4: 單純形左側帶壓力開關壓力表 | A: 72"柔性PTFE內襯,不銹鋼編織，用于液態氣瓶排氣† | 5: 5 | 軟管類型A使用CGA 295, 440或622。 | ||
| 6: 微型氣體匯流排 (0-4000 PSIG/0-280 BAR壓力表) | 5: 復形帶右側和左側，帶壓力開關壓力表* | K: 72" 柔性不銹鋼芯和鎧裝外殼 †† | 6: 6 | |||
| 7: 微型氣體匯流排 (0-6000 PSIG/0-40,000 kPa 壓力表) | *適用于A = 4, 6, 及8 | L: 36" (900mm) 不銹鋼芯和鎧裝外殼†† | 7: 7 | |||
| 8: 微型氣體匯流排 (0-6000 PSIG/0-420BAR) | **適用于A= 1, 3, 4, 5, 及6 | 8: 8 | ||||
| †適用于 A = 2 | ||||||
| ††適用于A = 1, 7, 及 8 |
