202、212系列減壓閥

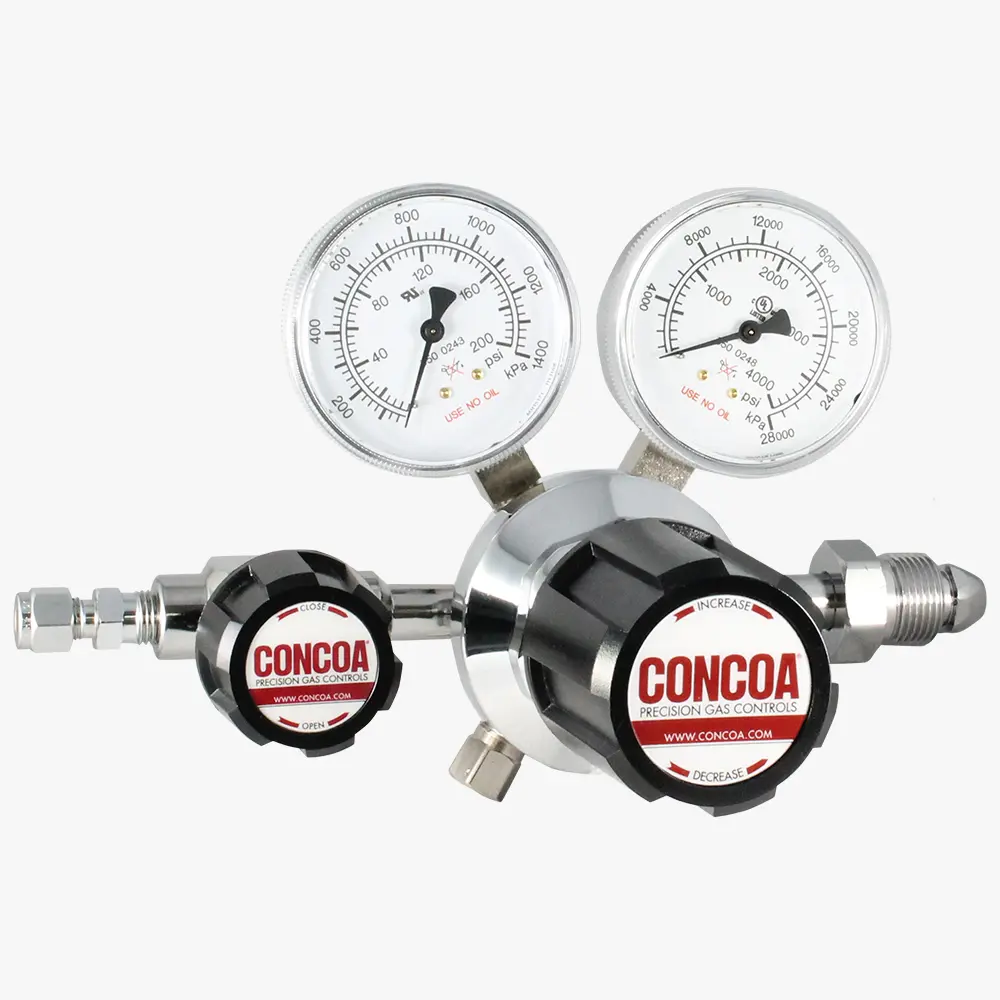

規格：202系列，212系列, 圖示型號2123331-01-580
單位：臺
瀏覽次數：5858
性能標簽：
202、212系列減壓閥，最大入口壓力3000或4500 PSIG，最大出口壓力0~200 PSIG ， Cv=0.2或0.28, 用于非腐蝕性、高純、低溫液態氣瓶
產品詳細描述
202系列單級調壓閥性能特點
• 用于非腐蝕性、高純氣體或液化氣體初級壓力控制
• 大流量，可供多種場合使用
• 最大入口壓力3000 PSIG
• 最大出口壓力范圍0~200 PSIG
• 流量系數Cv = 0.2
• 工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-8 scc/sec
• 重量（2023331-01-580）：1.74kg
212系列兩級調壓閥性能特點
• 用于非腐蝕性、高純氣體或液化氣體的初級調壓
• 大流量，可供多種場合使用
• 最大入口壓力3000 PSIG，可選3500PSIG或4500PSIG
• 最大出口壓力范圍0~200 PSIG
• 流量系數Cv = 0.28
• 工作溫度：-40~60°C
• 整體氦氣泄露檢測：1x10-8 scc/sec
• 重量（2123331-01-580）：2.3kg
202、212系列材質
• 壓力表：2½”直徑鍍鉻黃銅
• 閥體：鍍鉻鍛造黃銅，經濟高純設計
• 閥帽：鍍鉻壓鑄鋅
• 閥座：PTFE，4500PSIG入口時用PCTFE
• 過濾器：10μm熱壓結青銅(212系列二級都有)
• 內部密封：PTFE
202系列典型應用
• 原子吸收乙炔氣、氣體系統填充
• 燃氣供應控制、吹掃氣體、校準氣體
212系列典型應用
• 低溫氣體控制、非腐蝕性混合氣
• 氣相或液相色譜、分析實驗室應用
選型信息表
| 202 | A | B | C | D | - 入口 | 選項 |
| 212 | 出口壓力 出口壓力表 | 入口壓力表 | 出口組件 | 裝配/壓力表 | 入口接頭 | 安裝選項 |
| 系列 | 1: 0~15 0~30 PSIG | 0: 無 | 0: ¼” FNPT接頭 | 0: 裸閥體 | 000: ¼” FNPT | B: 協議報警站，帶壓力開關表 |
| 2: 0~40 0~60 PSIG | 3: 0-4000 PSIG | 1: ¼” MNPT | 1: 標準裝配 | TF2: ⅛” 管 | C: 協議切換站 | |
| 3: 0~120 0~200 PSIG | 5: 0-1000 PSIG | 2: ¼”卡套 | PSIG/kPa壓力表 | TF4: ¼” 管 | E: 協議報警站，帶本安傳感器，用于危險環境 | |
| 4: 0~200 0~400 PSIG | 6: 0-400 PSIG | 3: 隔膜閥¼”卡套 | 2: 標準裝配 | TF6: ⅜” 管 | H: 協議切換站，帶壓力開關表 | |
| 5: 0~15* 0~30 PSIG | 7: 0-200 PSIG | 4: 隔膜閥¼” MNPT | BAR/PSIG壓力表 | M06: 6mm 管 | J: 協議報警站，帶一般傳感器，用于非危險環境 | |
| 8: 0-6000 PSIG* | 5: 針閥 ¼” MNPT | K: 協議切換報警站，帶一般傳感器，用于非危險環境 | ||||
| 9: 0-600 PSIG | 6: ⅛”卡套 | 還可用 | M: 協議站 | |||
| G:0-4000 PSIG† | 7: ⅜”卡套 | CGA、DIN477 | Q: 協議吹掃站 | |||
| *乙炔用時帶報警紅線 | 202系列無選項8 | 8: 隔膜閥⅛”卡套 | BS341及其它 | X: 協議切換報警站，帶本安傳感器，用于危險環境 | ||
| *不適合4500PSIG入口 | *最大入口4500PSIG | 9: 隔膜閥¼” FNPT | *對202系列, 不適合最大入口壓力4500PSIG | |||
| †最大入口3500PSIG | A: ⅜” BSP 右旋接頭 | |||||
| B: 隔膜閥 ⅜”卡套 | ||||||
| C: ⅜” BSP左側接頭 | ||||||
| D: 6mm 黃銅軟管倒鉤 | ||||||
| (A=4或5時不適用) | ||||||
| G: ⅛” 不銹鋼卡套 | ||||||
| H: ¼” 不銹鋼卡套 | ||||||
| M: 6mm卡套 | ||||||
| S: 隔膜閥6mm卡套 |
本網站資料大多是準確的，最新產品資料以產品說明書和操作手冊為準。產品圖片可能與實際有差別，請以實物為準。
