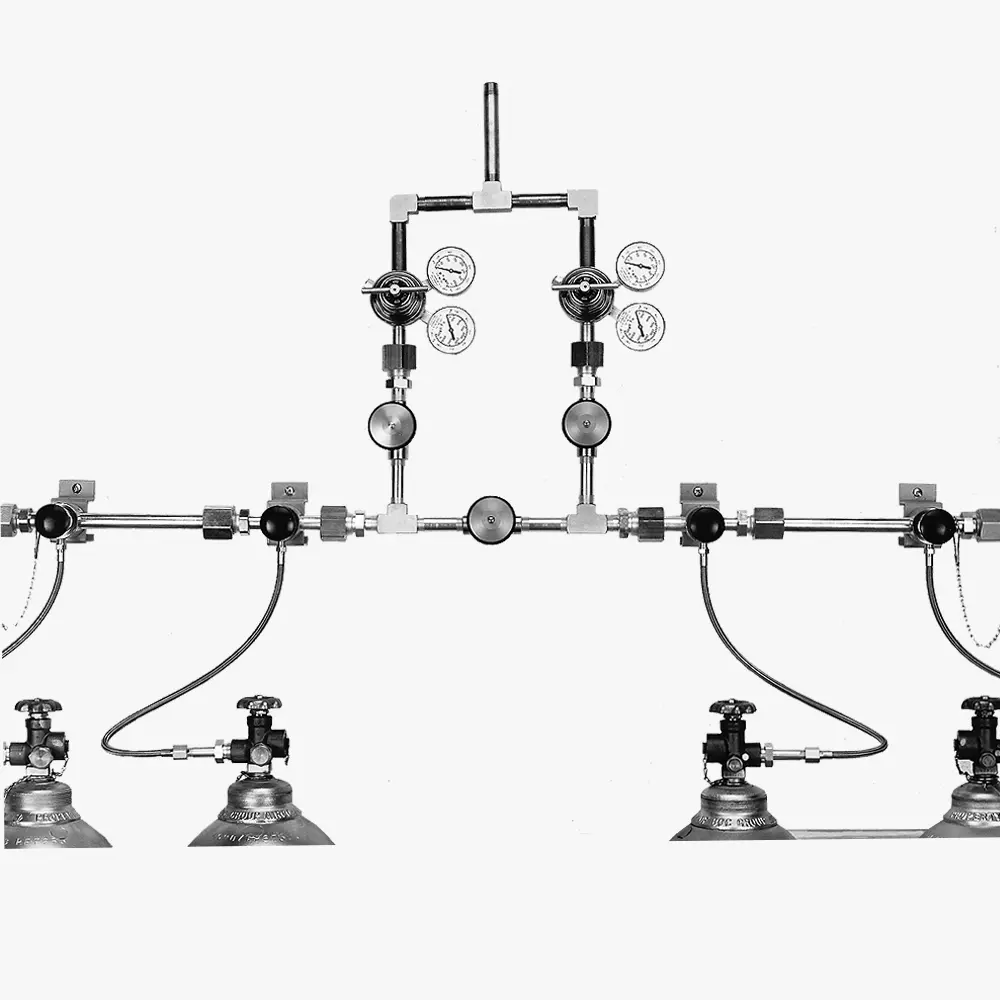

634系列高流量自動切換系統
規格：634系列AutoSwitch HF, 圖示型號6343162-01-580
單位：臺
瀏覽次數：4223
性能標簽：
634系列高流量自動切換系統AutoSwitch HF,
產品詳細描述
634 系列切換系統通過兩個重型 6700 系列減壓閥提供持續的工業氣體供應。634系列切換系統是一種半自動切換系統，通過對立的差壓操作。將一個家那一份設置為更高的壓力會對氣源進行優先考慮。要更改組優先級，必須相應地調整兩個調壓閥的出口壓力。634 系列切換系統的輸送壓力為 0-15 PSIG （0-1 BAR） 至 0-200 PSIG （0-14 BAR），適用于廣泛的高流量工業氣體應用。應在使用點安裝管路或站閥，以確保恒定的下游輸送壓力。此外，安全使用燃氣需要在軟管上安裝阻火器。
高級特征
• 半自動差壓切換系統
• 集成了6700系列調壓閥，高流量能力
• 出口壓力范圍0-15 ~ 0-200 PSIG，應用范圍廣
• 集成了Maniflex 匯流排系統，安裝與擴展方便
• 左側與右側氣罐，保證儲備供氣
應用
管道供應氣源：200PSIG出口壓力滿足NFPA指導方針,不損害流量能力(乙炔氣最大15PSIG)
燃氣：
安全供應乙炔氣與其它燃氣用于 切割、加熱或焊接, 符合OSHA 規則兼容的匯流排系統. 使用乙炔氣 需要在豬尾管上加阻火器. 所有 燃氣均需要阻火器.
材料
輸送調壓閥閥體：黃銅棒料
輸送調壓閥閥帽：鑄銅
主閥：鑄銅
膜片：玻纖增強型Neoprene
內部密封：PTFE ®
閥座：Viton®
管道：鑄銅
技術指標
最大入口壓力：3000 PSIG (210 BAR)
溫度范圍：-40 ~ 140°F (-40 ~ 60°C)
最大流量：6000 SCFH (2830LPM)
出口接頭：½” FPT
重量：23 lbs. (10.4 kg)
訂貨信息
| 系列 | A | B | C | D | E | F |
| 634 | 出口壓力 | 匯流排型式 | 豬尾管型式 | 站數/側 | 人口接頭 | 選項 |
| 2: 0-40 PSIG | 1: 標準長度(站間12”) | 2: 24” 硬銅, 不能用于乙炔CGA300、CGA510 | 1: 1個站 | 請制定可用的接頭 | C:外來入口CO2,惰性氣體 | |
| 3: 0-120 PSIG | 帶1個氣瓶/站 | 3: 72” 柔性不銹鋼鎧裝外殼, 不銹鋼芯 | 2: 2個站 | 為防止絕熱點火， | F: 阻火器,用于300, 410, 510 | |
| 4: 0-200 PSIG | 3: 標準長度(站間12”) | 4: 24” 柔性不銹鋼鋼帶,PTFE®內襯 | 3: 3個站 | 用于氧氣應用的 | R:外來入口,氬氣,氫氣,及 | |
| 5: 0-15PSIG* | 帶2個氣瓶/站 | 5: 36” 柔性不銹鋼鎧裝外殼，不銹鋼芯 | 4: 4個站 | PTFE內襯包括距離 | 氧氣及混合氣 | |
| 4: 緊湊長度(站間6”) | 6: 36” 柔性不銹鋼鋼帶,PTFE®內襯 | 5: 5個站 | 體積件，不銹鋼內 | |||
| *乙炔時出口 | 帶1個氣瓶/站 | 7: 24” 柔性不銹鋼鎧裝外殼，不銹鋼芯 | 6: 6個站 | 管軟管為蒙乃爾 | ||
| 壓力表帶報警 | 6: 緊湊長度(站間6”) | 9: 72” 柔性不銹鋼鋼帶,PTFE®內襯 | 7: 7個站 | 合金內管。 | ||
| 紅線 | 帶2個氣瓶/站 | 8: 8個站 | PTFE 內襯軟管， | |||
| 9: 9個站 | 不適用于氦氣或氫氣 |
選項
| 訂貨號 | 選項 | 描述 |
| 830 7437 | 匯流排地面臺 | 支持2個標準長度12"的匯流排延長段連續安裝 |
| 參見第55頁 | 站閥 | 在使用點精密壓力傳輸 |
| 801 7011 801 7015 |
燃氣阻火器 | 使用乙炔需要軟管上有阻火器。滿足OSHA及 NFPA Std. 51需要，符合ISO 5175 (重負荷類) DIN 8521, 及BS 6158 (參見第54頁) |
| 801 7012 801 7016 |
氧氣組晦氣 | 使用乙炔需要軟管上有阻火器。滿足OSHA及 NFPA Std. 51需要，符合ISO 5175 (重負荷類) DIN 8521, 及BS 6158 (參見第54頁) |
