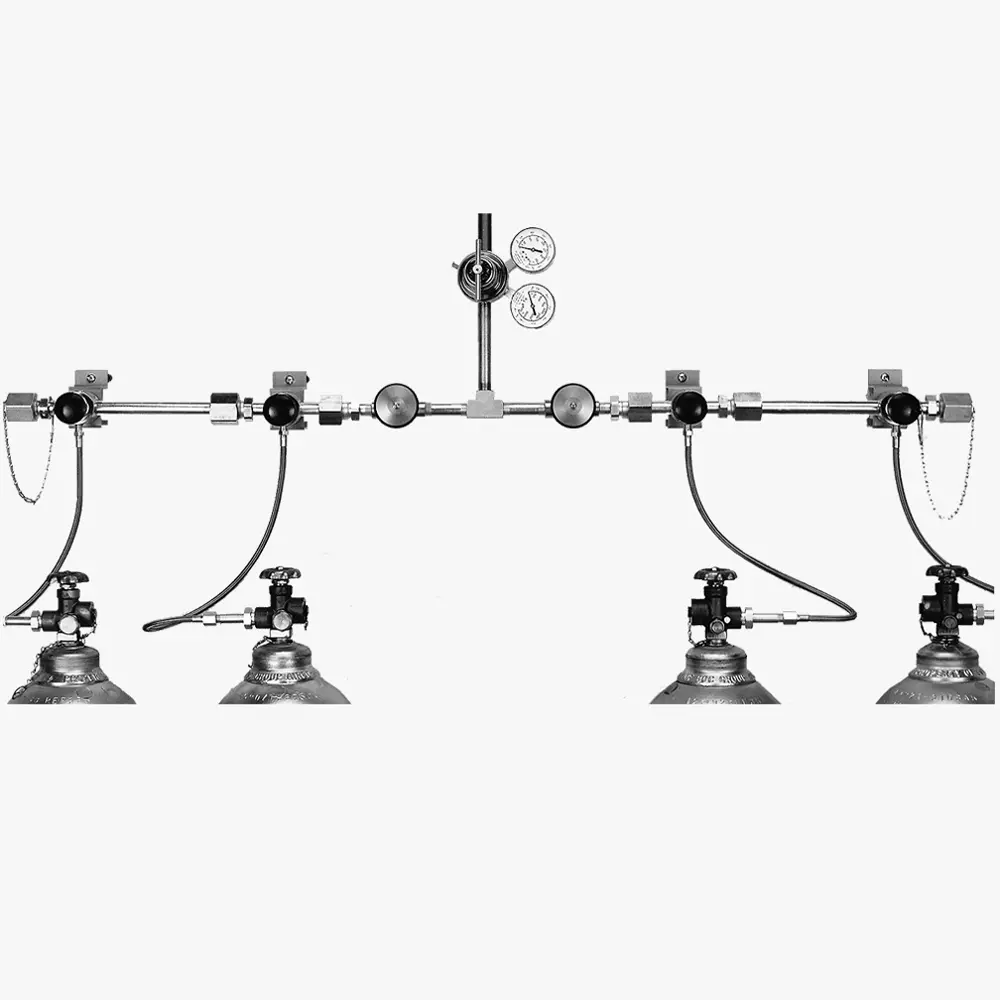

633系列高流量雙氣瓶手動切換系統
規格：633系列雙氣瓶切換
單位：臺
瀏覽次數：4101
性能標簽：
633系列高流量手動切換系統
產品詳細描述
633系列Duplex可支持在不需要連續供氣時的2個氣罐。一個重復和閥手動控制氣罐的優先級，管道或氣站調壓閥應該安裝在就地設備以確保出口壓力恒定。使用乙炔氣虛奧豬尾管上有阻火器，所有燃氣都需要阻火器。
633 系列雙聯匯流排手動切換支持兩組高壓氣瓶，適用于首選手動控制供氣的應用。與重型 6700 系列管路調壓閥相結合，該匯流排系統適用于廣泛的高流量工業氣體應用。重型閥手動控制組的優先級，應在使用點安裝管道或站閥，以確保恒定的輸送壓力。此外，安全使用燃氣需要在軟管上安裝阻火器。
高級特征
- 手動切換系統
- 6700系列管道調壓閥，高流量能力
- 壓力范圍：0-15 ~ 0-200 PSIG，應用范圍廣
- 集成了Maniflex 匯流排系統，安裝與擴展方便
- 左側與右側氣罐，保證儲備供氣
應用
- 管道供應氣源：200PSIG出口壓力滿足NFPA指導方針, 不損害流量能力(乙炔氣最大入口壓力為15PSIG)。
- 燃氣：為切割、加熱或焊接安全供應乙炔氣與其它燃氣，負荷匯流排系統的OSHA規則。使用乙炔氣需要豬尾管上加阻火器.所有燃氣都需要有阻火器.
材料
- 輸送調壓閥閥座：黃銅棒料
- 輸送調壓閥閥帽：鑄銅
- 主閥：鑄銅
- 膜片：玻纖增強型Neoprene
- 內部密封：PTFE ®
- 閥座：Viton®
- 管線：鑄銅
技術指標
- 最大入口壓力：3000 PSIG (210 BAR)
- 溫度范圍：-40 ~ 140°F (-40 ~ 60°C)
- 最大流量：6000 SCFH (2830LPM)
- 出口接頭：½” FPT
- 重量：23 lbs. (10.4 kg)
訂貨信息
| 系列 | A | B | C | D | E | F |
| 633 | 出口壓力 | 匯流排型式 | 豬尾管型式 | 站數/側 | 人口接頭 | 選項 |
| 1: 標準長度(站間12”) | 1: 1個站 | 請制定可用的接頭 | F: 阻火器,用于300, 410, 510 | |||
| 2: 0-40 PSIG | 帶1個氣瓶/站 | 2: 24” 硬銅, 不能用于乙炔CGA300、CGA510 | 2: 2個站 | 為防止絕熱點火，用于 | C: 外來入口CO2,惰性氣體 | |
| 3: 0-120 PSIG | 3: 標準長度(站間12”) | 3: 72” 柔性不銹鋼鎧裝外殼, 不銹鋼芯 | 3: 3個站 | 氧氣應用的 PTFE 內管包括距離 | R: 外來入口,氬氣,氫氣,氧氣及其混合氣 | |
| 4: 0-200 PSIG | 帶2個氣瓶/站 | 4: 24” 柔性不銹鋼鋼帶,PTFE®內襯 | 4: 4個站 | 體積件，不銹鋼內管軟管為 | ||
| 5: 0-15PSIG* | 4: 緊湊長度(站間6”) | 5: 36” 柔性不銹鋼鎧裝外殼，不銹鋼芯 | 5: 5個站 | 蒙乃爾合金內管。 | ||
| 帶1個氣瓶/站 | 6: 36” 柔性不銹鋼鋼帶,PTFE®內襯 | 6: 6個站 | PTFE 內襯軟管， | |||
| *乙炔時出口 | 6: 緊湊長度(站間6”) | 7: 24” 柔性不銹鋼鎧裝外殼，不銹鋼芯 | 7: 7個站 | 不適用于氦氣或氫氣 | ||
| 壓力表帶報警 | 帶2個氣瓶/站 | 9: 72” 柔性不銹鋼鋼帶,PTFE®內襯 | 8: 8個站 | |||
| 紅線 | 9: 9個站 |
