631系列高流量匯流排系統Simplex HF

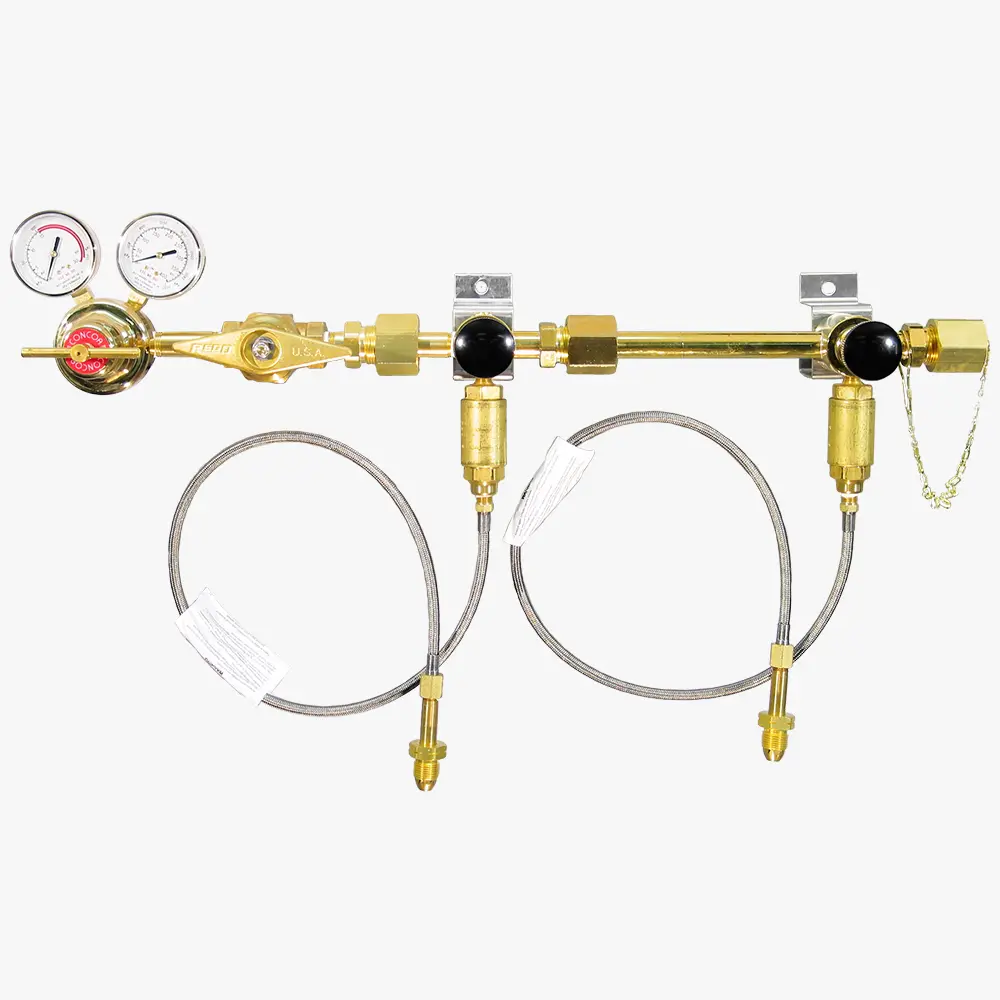

規格：631系列, 圖示型號6315162-01-510F
單位：臺
瀏覽次數：3941
性能標簽：
631系列高流量匯流排系統Simplex HF, 631系列, 圖示型號6315162-01-510F, , 高流量模塊化匯流排系統
產品詳細描述
631系列Simplex結合了一個模塊化匯流排系統與附加的重負荷6700系列調壓閥。管道或氣站調壓閥應該安裝在就地設備以確保恒定的出口壓力。使用乙炔氣需要豬尾管上加阻火器。所有燃氣都需要阻火器。
高級特征
- 6700系列調壓閥，高流量能力
- 壓力范圍0-15 ~ 0-200 PSIG，應用范圍廣
- 集成了Maniflex 匯流排系統，安裝方便與擴展方便
- 左側與右側氣罐，適合每側裝配氣瓶
- 標準或緊湊型長度，12”或 6” 長度, 安裝方便
- 豬尾管形式多種選擇，銅, 黃銅 或 柔性不銹鋼
應用
- 管道供應氣源：200PSIG出口壓力滿足NFPA指導方針,不損害流量能力(乙炔氣最大入口壓力為15PSIG)。
- 燃氣：安全供應乙炔氣與其它燃氣, 用于切割, 加熱或焊接, 符合OSHA 規則兼容的匯流排系統. 使用乙炔氣需要豬尾管上加阻火器.所有燃氣都需要有阻火器.
材料
- 輸送調壓閥閥座：黃銅棒料
- 輸送調壓閥閥帽：鑄銅
- 主閥：鑄銅
- 膜片：玻纖增強型Neoprene
- 內部密封：PTFE ®
- 閥座：Viton®
- 管道：鑄銅
技術指標
- 最大入口壓力：3000 PSIG (210 BAR)
- 溫度范圍：-40 ~ 140°F (-40 ~ 60°C)
- 最大流量：6000 SCFH (2830LPM)
- 出口接頭：½” FPT
- 重量：9.0 lbs. (4.1 kg)
訂貨信息
| 系列 | A | B | C | D | E | F |
| 631 | 出口壓力 | 匯流排型式 | 軟管型式 | 站數/側 | 入口接頭 | 選項 |
| 1: 0-15 PSIG | 1：標準長度(站間12”),右側帶1個氣瓶/站 | 2: 24” 硬銅 | 1: 1個站 | 請制定可用的接頭 | F: 阻火器,用于300, 410, 510 | |
| 2: 0-40 PSIG | 2：標準長度(站間12”),左側帶1個氣瓶/站 | 3: 72” 柔性不銹鋼鎧裝外殼, 不銹鋼芯 | 2: 2個站 | PTFE內襯豬尾管, 用于氧氣 | C:外來入口CO2,惰性氣體 | |
| 3: 0-120 PSIG | 3：標準長度(站間12”),右側帶2個氣瓶/站 | 4: 24” 柔性不銹鋼鋼帶,PTFE®內襯 | 3: 3個站 | 含累積器 | R: 外來入口,氬氣,氫氣,氧氣及其混合氣 | |
| 4: 0-200 PSIG | 3：標準長度(站間6”),右側帶1個氣瓶/站 | 5: 36” 柔性不銹鋼鎧裝外殼，不銹鋼芯 | 4: 4個站 | 擴展段 | ||
| 5: 0-15 PSIG* | 4：標準長度(站間6”),左側帶1個氣瓶/站 | 6: 36” 柔性不銹鋼鋼帶,PTFE®內襯 | 5: 5個站 | 防止絕熱壓縮 | ||
| 5：標準長度(站間6”),右側帶2個氣瓶/站 | 7: 24” 柔性不銹鋼鎧裝外殼，不銹鋼芯 | 6: 6個站 | 引起的著火. | |||
| 乙炔氣時， | 6：緊湊長度(站間6”) | 9: 72” 柔性不銹鋼鋼帶,PTFE®內襯 | 7: 7個站 | 不用于氦氣或氫氣 | ||
| 出口壓力表 | 7: 標準長度(站間 12”,左側有2個氣瓶/站 | 8: 8個站 | 本安柵 含CGA 350 | |||
| 帶紅線報警 | 8: 標準長度(站間 6”,左側有2個氣瓶/站 | 9: 9個站 |
