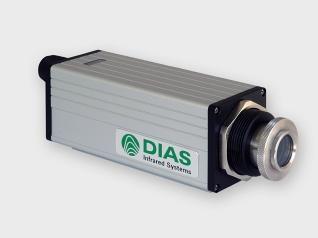

DG10N ，DG10NV , 高精度單色紅外測溫儀 , 200-3750°C
規格：DG10N , DG10NV
單位：臺
瀏覽次數：5623
性能標簽：
DG10N , 200-3750°C , 單色紅外測溫儀 , 200~1200°C , 250~1500°C , 200~2000°C , 350 ~2000°C , 350 ~ 2500°C , 800-3000°C , 900-3750°C, 波長1.5~1.8μm
產品詳細描述
主要特征
• 數字式單色紅外測溫儀，測溫范圍：200~3750 °C
• 響應時間短，最小2 ms
• 最小可測0.8mm直徑的物體；距離系數200:1或300:1
• 通信接口RS485
• 就地顯示和就地按鈕調整參數
• 可變焦距，帶瞄準燈或透鏡瞄準
技術指標
200~1200 °C / 200~2000°C /250~1500°C / 350 ~2000 °C / 350~2500 °C
型號
DG10N
測溫范圍
800-3000°C, 900-3750°C
子測溫范圍
在溫度范圍內可調，最小跨度 51 °C
光譜范圍
1.5 μm~1.8 μm
光學鏡頭
可變焦距，帶石英玻璃保護窗，最小測量目標1.2 mm
距離系數
200:1 (200~1200度, 200~2000度) / 300:1 (其它溫度范圍)
測溫誤差
0.5 % 測量值(Tamb= 23 °C, ε = 1, t95 = 1s)
重復精度
0.1 % 測量值(Tamb= 23 °C, ε = 1, t95 = 1s)
NETD
0.1 °C (TU= 23 °C, ε = 1, t95 = 1s)
響應時間(t95)
2 ms, 可調直到10 s
發射率
0.050 ~ 1.000, 通過通信接口或紅外測溫儀上按鈕可以調節
存儲方式
最大值存儲，通過通信接口可以調節
輸出信號
0/4 ~ 20 mA, 可通過軟件調節, 溫度線性, 最大負荷 : 500Ω
通信接口
RS485, 電隔離，半雙工, 最大115 kBd
瞄準方式
綠色LED或紅外激光瞄準燈或透鏡瞄準
軟件
Windows. 下軟件 PYROSOFT Spot
可調參數
發射率, 響應時間 , 溫度單位 °C或 °F, 存儲方式, 子溫度范圍 ,
可通過通信接口和軟件調節
用戶控制
發射率控制按鈕(調節步長0.001), 瞄準燈按鈕 , 顯示器
供電電源
24 V DC ± 25 %
功耗
最大1.5 W
操作溫度
0~70 °C
存儲溫度
–20~70 °C
重量
約520 g
尺寸
54 × 54 mm, 長度 170 mm
外殼
緊湊型外殼，帶插頭連接器，顯示器，按鈕和光學鏡頭保護窗口
防護等級
IP 65 (DIN 40 050)
CE認證
符合EU規定 (EN 50 011)
供貨范圍
PYROSPOT DG 10N / DS 10N,操作手冊, 檢測單 ,
Windows下軟件PYROSOFT Spot (無連接電纜，請單獨訂貨 )
附件：機械、電氣、光學
12針連接電纜
長度 2 m, 5 m, 10 m, 15 m, 20 m, 25 m 或 30m
通信接口
RS485 ~ USB
供電電源
24 V DC, 0.6 A
安裝支架
不銹鋼，可調
球型安裝架
不銹鋼，可調
空氣吹掃器
不銹鋼, 空氣壓力 0.1 ~ 0.5 bar, 無油, 可選帶保護管
水冷板
附加裝置，可安裝在紅外測溫儀前面板，或可帶空氣吹掃器
水冷套
不銹鋼, 可耐高溫 250°C
保護窗口
石英玻璃或藍寶石玻璃
光學系數
| 可變焦距 | |||||||||
| 測量距離a(mm) | 0 | 250 | 300 | 350 | 500 | 800 | 4000 | ||
| 鏡頭可拉伸長度 | 0 | 29.2 | 25.5 | 23.5 | 20.3 | 18.0 | 15.0 | ||
| 測量光斑直徑M(mm) | |||||||||
| 光圈直徑 | |||||||||
| 250mm | 4000mm | ||||||||
| DG10N (200~1200℃) | 13.0 | 10.5 | 1.2 | 1.5 | 1.7 | 2.5 | 4.0 | 20.0 | |
| DG10N (200~2000℃) | 8.0 | 6.5 | 1.2 | 1.5 | 1.7 | 2.5 | 4.0 | 20.0 | |
| DG10N (250~1500℃) | 13.0 | 8.5 | 0.8 | 1.0 | 1.2 | 1.7 | 2.7 | 13.3 | |
| DG10N (350~2000℃) | 8.0 | 6.5 | 0.8 | 1.0 | 1.2 | 1.7 | 2.7 | 13.3 | |
| DG10N (350~2500℃) | 5.5 | 4.3 | 0.8 | 1.0 | 1.2 | 1.7 | 2.7 | 13.3 | |
DG10N可以選用視頻瞄準，請參見：10系列帶視頻瞄準的系列
